| 구분 |
내용 |

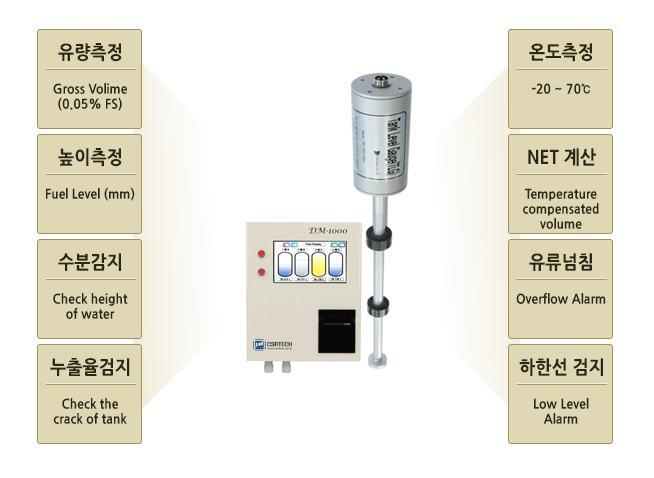

| Sensing Type |

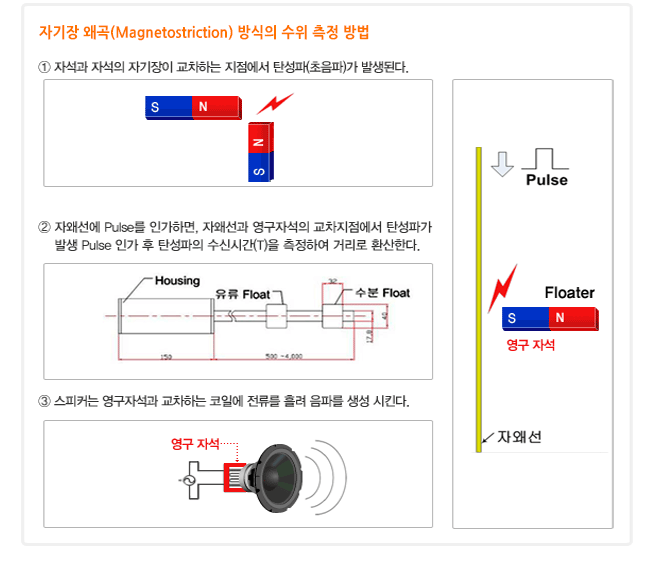

Magnetostrictive Type
(자기장 왜곡 방식) |
| 측정 종류 |
Fuel, Water 액면 높이 |
| 높이 측정 가능 범위 |
Min 300 ~ Max 6,000 mm
(옵션 Max. 15,000mm) |
| 높이 측정 정밀도 |
1mm |
높이 측정 센서 감도
(Pipe와 Floater 간격) |
30mm (최대 이격 가능거리) |
| 온도 측정 범위 |
-20 ~ + 70 ℃ |
| 온도 측정 정밀도 |
± 0.5℃ |
| 내용량 측정 정밀도 |
Full Scale * ±0.5%
(Tank Table 적용) |
| 측정물 접촉 봉의 재질 |
알루미늄 합금 |
| 측정 가능 제품 |
유류, 화학물, 독극물 |
| 플로터 재질 |
NBR |
| 최대 압력 |
30 Kgf/cm2 |
| Weight |
0.5 Kg/m |
| 전원 및 통신선(4P) |
DC 8V, GND, RS-485+, RS-485- |
| 소모 전류 |
Stand By : 2 uA
Active : 1 ~ 20 mA
> |
|
|
|
|
|
|
|
 |
|
|
 |
|
| 구분 |
내용 |

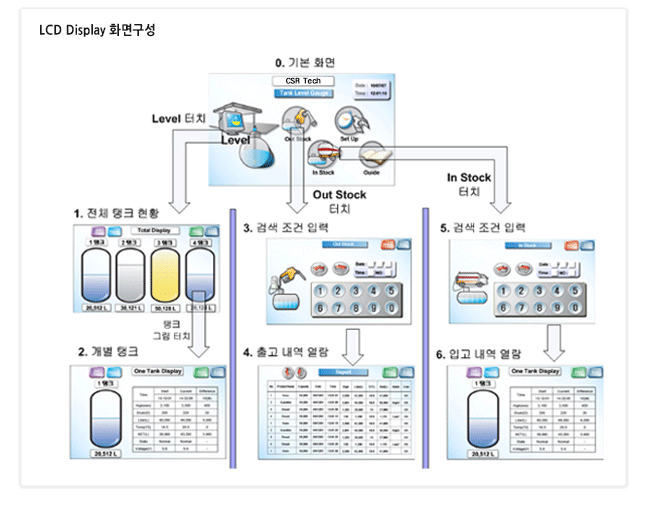

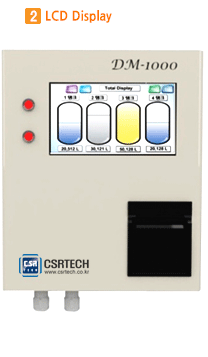

Screen |
7 인치 TFT LCD
800 × 400, 24 Bit |
입력 장치 |
Touch Screen |
PC와의 통신 지원 포트,
통신 방법 |
RS-232C 1개, RS-485 1개
Zigbee 1개 |
PCU와의 통신지원 포트, 통신 방법 |
RS-485 2개, Zigbee 1개 |
운용 가능 탱크 수량 |
최대 24개 |
레벨 측정 Data 보관 건수 |
최대 32,768건 |
Printer |
Thermal Printer |
작동 온도 |
0 ~ 50 ℃ |
Weight |
1.5Kg |
Dimension |
245(L) × 180(W) × 100(H) |
전원 |
AC 90 ~ 250(V)
50~60Hz, 30W |
|
|
|
|
 |
|
|
|
|
|
|
|
|
|
|
|
 |
|
|
 |
|
| 구분 |
내용 |
입력 포트 |
RS-232 1개, RS-485 1개
Zigbee 1개 |
출력 포트 |
16개
(전원 8V, GND, RS-485 A+,
RS-485 B-) |
작동 온도 |
0 ~ 50℃ |
Weight |
1.0 Kg |
Dimension |
300(L) × 270 (W) × 70(H) |
전원 |
AC 90 ~ 250(V),
50~60Hz, 30W |
|
|
|
|
 |
|
|
 |
|
|
 |
|
|
|
|
|
|
